Prosoft A-MBR/B _ Modbus Router/B

Modbus® Router/B 透過 Modbus RTU (RS232 / RS485) 或 Modbus TCP 在 Logix 控制器/PLC 與 Modbus 設備之間提供智慧資料路由。路由器可以作為 Modbus 用戶端(排程模式)或 Modbus 伺服器(反應模式)運作。

可透過 EtherNet/IP™ 或 USB 實現與 Logix 控制器(例如 ControlLogix® 或 CompactLogix™)的通訊。直接標籤技術使路由器能夠直接與 Logix 標籤交換數據,因此不需要 Logix 程式設計。

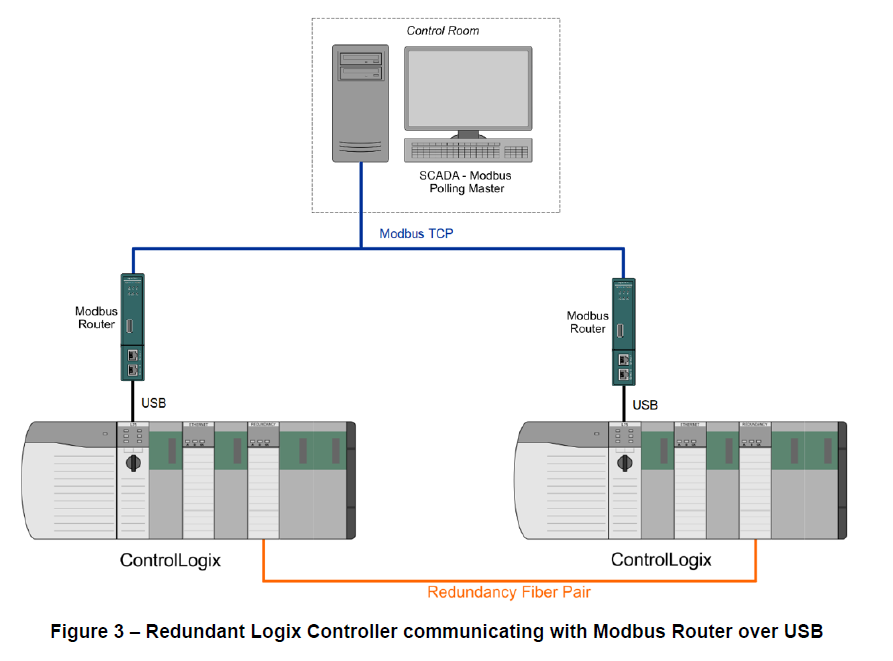

使用 USB 時,可以為每個 Logix 控制器使用一個路由器來設定冗餘系統。只有連接到主 Logix 控制器的路由器才會回應 Modbus TCP 要求。

該路由器還支援 MicroLogix™ 和 SLC™500 平台。

路由器託管兩個乙太網路端口,可配置為設備級環形或線性拓撲。

產品型錄下載
功能及優點

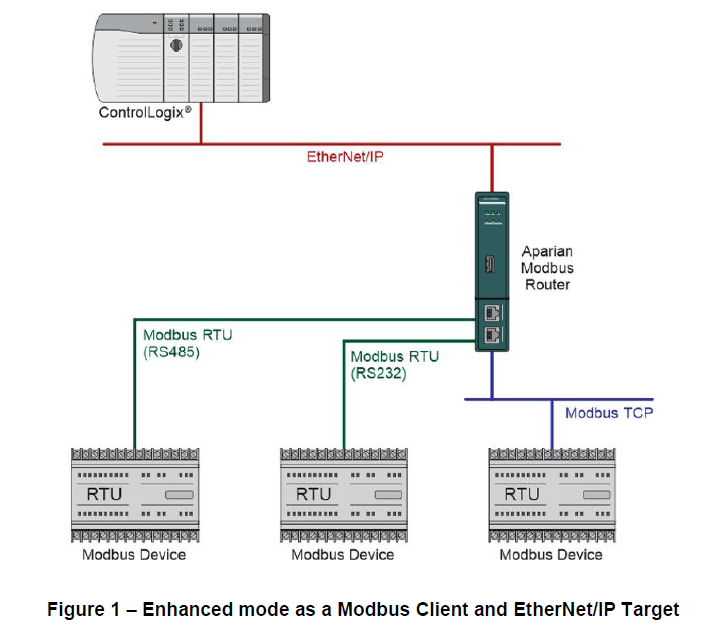

»MBR/B 可以作為 Modbus 用戶端或 Modbus 伺服器運作。
»Modbus 用戶端模式可與多達 100 個 Modbus 伺服器通訊。
»支援 Modbus 直通訊息傳遞。

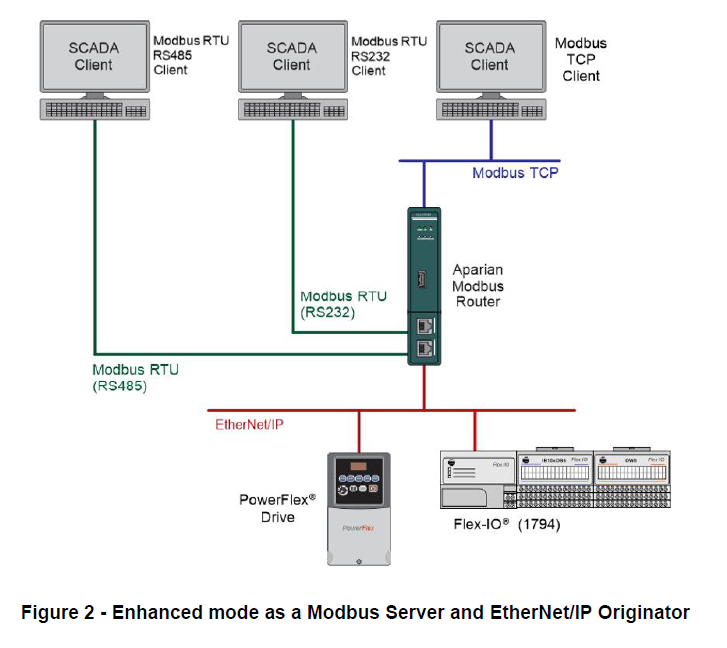

»Modbus 伺服器模式支援完整的 Modbus 資料範圍。
»Modbus Server 模式支援模擬多個 Modbus 節點。
»可設定的 Modbus TCP 連接埠號碼。
»支援 EtherNet/IP 目標和發起者模式:
   EtherNet/IP 目標(1 類連線)
   EtherNet/IP 發起者(與最多 10 個 EtherNet/IP 設備和明確訊息傳遞的 1 類連接,
   包括 Direct-To-Tag Logix 標籤訪問,最多與 10 個 EtherNet/IP 設備)
»支援 Logix 控制器的 CIP USB 介面。
»EtherNet/IP 1 類別目標連接支援 Logix 輸入和輸出元件的 2kbyte 輸入和 2kbyte 輸出資料。
»支援Modbus 媒體轉換,允許從一種媒體到另一種媒體的透明連結(例如,Modbus TCP 到Modbus RTU232)。
»Slate 提供了 Modbus 封包擷取實用程序,以便更好地進行診斷。
»支援設備級環網 (DLR) 的雙乙太網路連接埠。
»支援網路時間協定 (NTP),用於外部時間同步。
»外型小巧 – DIN 導軌安裝。
