Prosoft AN-X4-AB-DHRIO _ EtherNet/IP™ to DH+ Gateway
AN-X4-AB-DHRIO 閘道旨在協助客戶啟動分階段遷移方法來取代或升級傳統 PLC、HMI、磁碟機或 Flex I/O 轉接器。
這些解決方案可以透過在初始配置時選擇相應的工作模式來實現。
AN-X4-AB-DHRIO 具有內建網路伺服器，可檢視診斷、目前設定、上傳設定檔以及設定操作模式。它還可安裝 DIN 導軌。
產品型錄下載
功能及優點
DH+ to EtherNet/IP™
1/ 此操作模式可作為 EtherNet/IP 和 DH+ 網路之間的橋樑。
»EtherNet/IP 網路上的程式設計終端和/或處理器可以存取 DH+ 網路上的傳統處理器
»透過 RSLinx 下載到 PLC5 或 SLC
»透過網頁瀏覽器配置
»支援所有 DH+ 波特率（57.6、115.2 和 230.4 K 波特率）。
2/ 此操作模式有助於基於乙太網路的處理器與 DH+ 網路上的傳統處理器之間的通訊。
»支援在不改變現有PLC或SLC硬體的情況下收集數據
DH+ to Modbus TCP
此操作模式允許 Modbus TCP 用戶端從 Data Highway Plus 網路上的站存取 PLC 資料。
»Modbus TCP 伺服器支援最多 128 個連接
»Modbus 輸入和輸出暫存器對應到每個站的 PLC/SLC 文件
»Modbus TCP 單元/從站 ID 資料對應到 Data Highway Plus 站
HMI
此操作模式允許將舊版 PanelView 透過 EtherNet/IP 升級到 PanelView Plus 6 或 PanelView Plus 7。
»無需更改 PLC 程式碼
»同一網路上支援最多 8 個 PanelView。
Drive
此操作模式支援將遠端 I/O 上的舊式 Allen Bradley 驅動器升級到支援 EtherNet/IP 的新驅動器。
»無需更改 PLC 程式碼
»支援最多 4 個 EtherNet/IP 驅動器
»可設定 1/4、1/2 和全機架尋址
»支援 EtherNet/IP 上的所有 PowerFlex 驅動器。
Flex I/O Scanner
此操作模式允許遠端 I/O 上的 PLC 連線並控制 1794-AENT EtherNet/IP Flex 適配器。
»取代過時的 1794-ASB 適配器
»支援多達 16 個 EtherNet/IP 連接
»每個適配器和離散機架都算作一個連接。每個類比模組都算作一個連接。
Remote I/O Scanner
此操作模式可讓使用者以 ControlLogix 或 CompactLogix PAC 取代現有的遠端 I/O PLC，
而無需取代現有的 I/O 機架。
»在不中斷現有控制的情況下建立新的控制器程序，最大限度地減少停機時間
»支援多達 32 個遠端 I/O 機架
»支援所有遠端 I/O 波特率（57.6、115.2 和 230.4 K 波特）以及遠端 I/O 尋址 0 至 76 八進制
»自動配置實用程式可發現波特率並映射離散 I/O，從而減少配置錯誤
Remote I/O Adapter
此操作模式允許遠端 I/O 上的 PLC 與較新的 ControlLogix 或 CompactLogix PAC 共享資料。
此模式還允許 ControlLogix 處理器監控活動遠端 I/O 網路上的區塊傳輸和 I/O 數據，而無需佔用子站。
»支援最多 16 個與 Logix 處理器的 EtherNet/IP I/O 連接
»支援遠端 I/O 機架尋址的任意組合
»自動配置機架尋址和波特率
Bridge Mode
此操作模式允許模組偵聽乙太網路上的所有訊息，並使用其「BridgeIP」對應將訊息轉送出 DH+/BH 連接埠。
DH+/BH 連接埠上收到的訊息可以轉送到連接到其乙太網路連接埠的裝置。
»允許使用現有的 Blue Hose 佈線進行 EtherNet/IP 通訊：
I/O to Controllers
HMI to SCADA
Programming Controllers via PC
»支援多達 64 個 AN-X4-BRG，每個都位於不同的乙太網路上
»DH+模式支援高達230k波特率
»Blue Hose 模式支援高達 460K 波特率
1/ 此操作模式可作為 EtherNet/IP 和 DH+ 網路之間的橋樑。
»EtherNet/IP 網路上的程式設計終端和/或處理器可以存取 DH+ 網路上的傳統處理器
»透過 RSLinx 下載到 PLC5 或 SLC
»透過網頁瀏覽器配置
»支援所有 DH+ 波特率（57.6、115.2 和 230.4 K 波特率）。
2/ 此操作模式有助於基於乙太網路的處理器與 DH+ 網路上的傳統處理器之間的通訊。
»支援在不改變現有PLC或SLC硬體的情況下收集數據

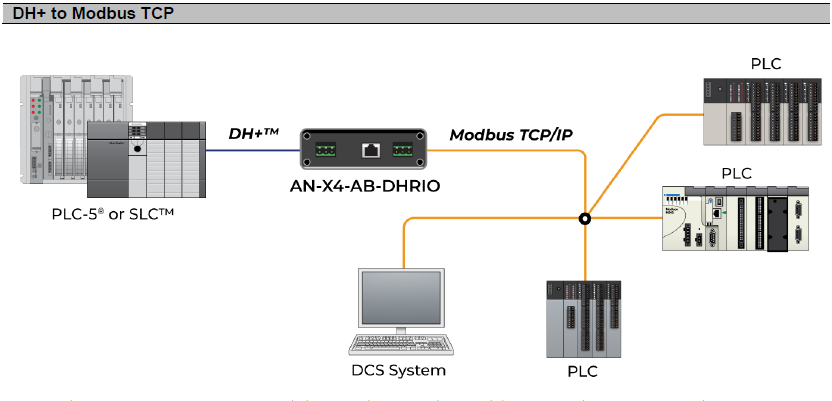

DH+ to Modbus TCP
此操作模式允許 Modbus TCP 用戶端從 Data Highway Plus 網路上的站存取 PLC 資料。
»Modbus TCP 伺服器支援最多 128 個連接
»Modbus 輸入和輸出暫存器對應到每個站的 PLC/SLC 文件
»Modbus TCP 單元/從站 ID 資料對應到 Data Highway Plus 站

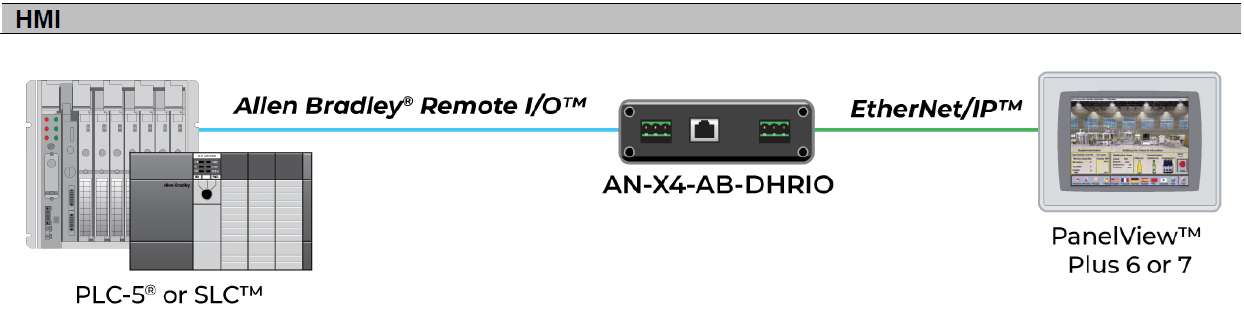

HMI
此操作模式允許將舊版 PanelView 透過 EtherNet/IP 升級到 PanelView Plus 6 或 PanelView Plus 7。
»無需更改 PLC 程式碼
»同一網路上支援最多 8 個 PanelView。

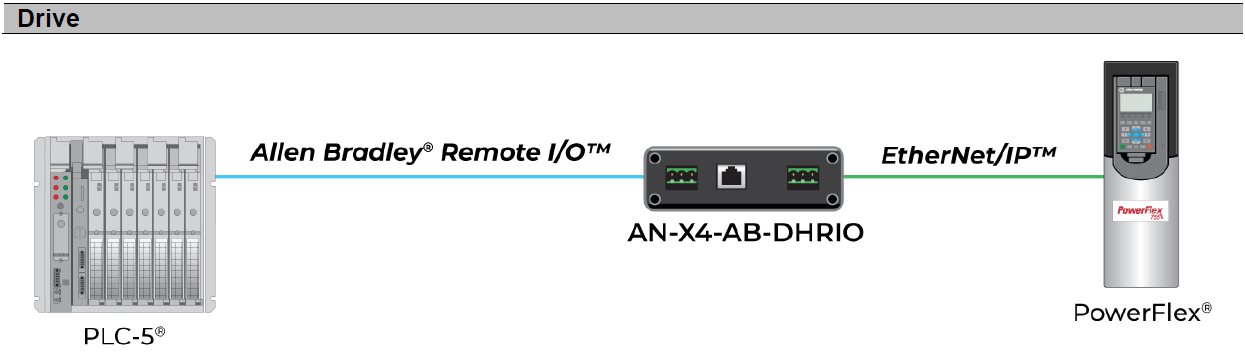

Drive
此操作模式支援將遠端 I/O 上的舊式 Allen Bradley 驅動器升級到支援 EtherNet/IP 的新驅動器。
»無需更改 PLC 程式碼
»支援最多 4 個 EtherNet/IP 驅動器
»可設定 1/4、1/2 和全機架尋址
»支援 EtherNet/IP 上的所有 PowerFlex 驅動器。
Flex I/O Scanner
此操作模式允許遠端 I/O 上的 PLC 連線並控制 1794-AENT EtherNet/IP Flex 適配器。
»取代過時的 1794-ASB 適配器
»支援多達 16 個 EtherNet/IP 連接
»每個適配器和離散機架都算作一個連接。每個類比模組都算作一個連接。
Remote I/O Scanner
此操作模式可讓使用者以 ControlLogix 或 CompactLogix PAC 取代現有的遠端 I/O PLC，
而無需取代現有的 I/O 機架。
»在不中斷現有控制的情況下建立新的控制器程序，最大限度地減少停機時間
»支援多達 32 個遠端 I/O 機架
»支援所有遠端 I/O 波特率（57.6、115.2 和 230.4 K 波特）以及遠端 I/O 尋址 0 至 76 八進制
»自動配置實用程式可發現波特率並映射離散 I/O，從而減少配置錯誤
Remote I/O Adapter
此操作模式允許遠端 I/O 上的 PLC 與較新的 ControlLogix 或 CompactLogix PAC 共享資料。
此模式還允許 ControlLogix 處理器監控活動遠端 I/O 網路上的區塊傳輸和 I/O 數據，而無需佔用子站。
»支援最多 16 個與 Logix 處理器的 EtherNet/IP I/O 連接
»支援遠端 I/O 機架尋址的任意組合
»自動配置機架尋址和波特率

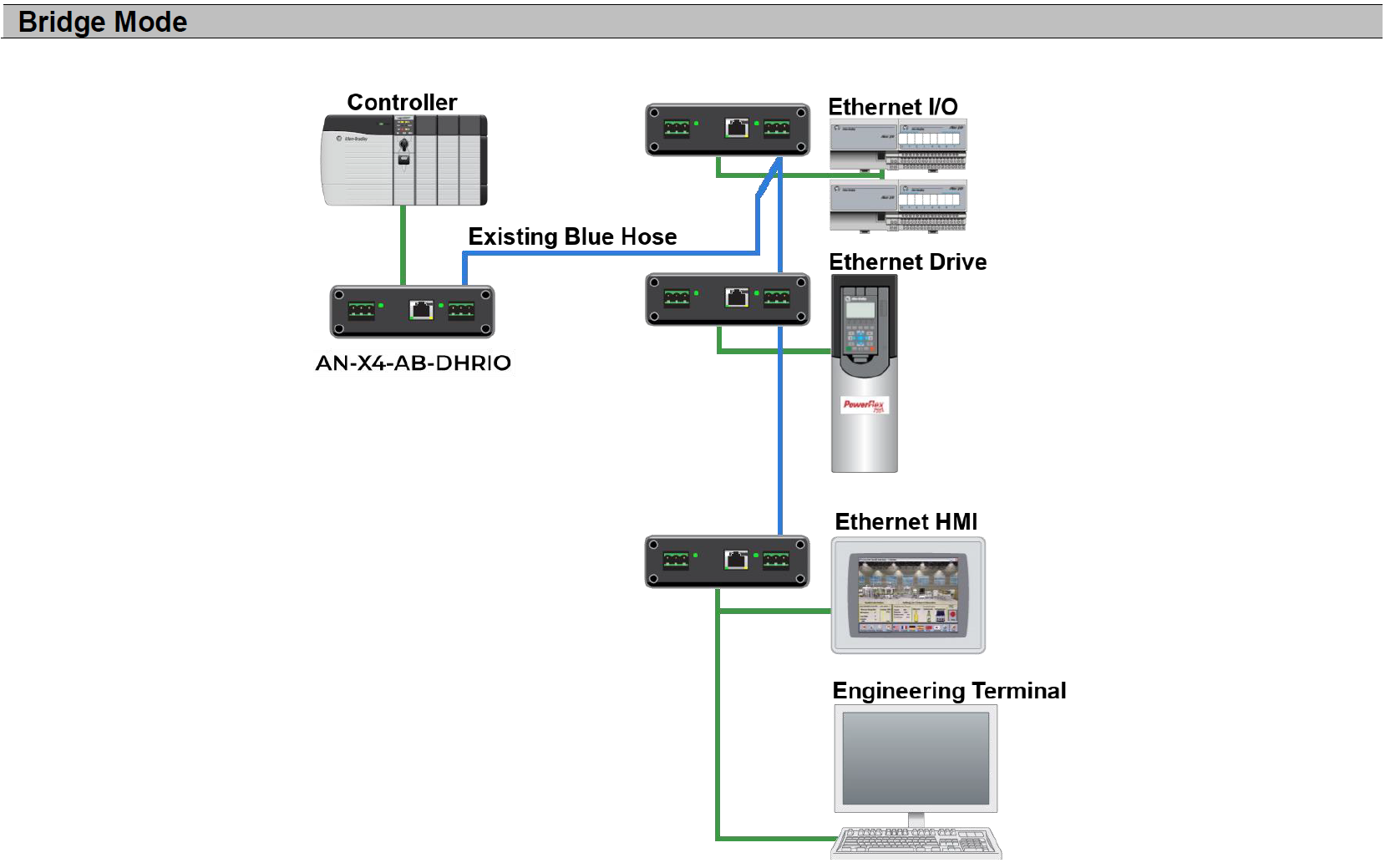

Bridge Mode
此操作模式允許模組偵聽乙太網路上的所有訊息，並使用其「BridgeIP」對應將訊息轉送出 DH+/BH 連接埠。
DH+/BH 連接埠上收到的訊息可以轉送到連接到其乙太網路連接埠的裝置。
»允許使用現有的 Blue Hose 佈線進行 EtherNet/IP 通訊：
I/O to Controllers
HMI to SCADA
Programming Controllers via PC
»支援多達 64 個 AN-X4-BRG，每個都位於不同的乙太網路上
»DH+模式支援高達230k波特率
»Blue Hose 模式支援高達 460K 波特率
